就是要你懂网络–一个网络包的旅程

写在最前面的

我相信你脑子里关于网络的概念都在下面这张图上，但是乱成一团麻，这就是因为知识没有贯通、没有实践、没有组织


上面的概念在RFC1180中讲的无比的通熟易懂和连贯，但是抱歉，当时你也许看懂了，但是一个月后又忘记了，或者碰到问题才发现之前即使觉得看懂了的东西实际没懂，我发现大多人看 RFC1180、教科书基本当时都能看到，但就是一到实践就不会了，这里的鸿沟我分析应该就是缺少实践认知。

所以这篇文章希望解决书本知识到实践的贯通，希望把网络概念之间的联系通过实践来组织起来

从一个网络ping不通的问题开始

当时的网络链路是（大概是这样，略有简化）：

容器1->容器1所在物理机1->交换机->物理机2
  • 从容器1 ping 物理机2 不通；
  • 从物理机1上的容器2 ping物理机2 通；
  • 物理机用一个vlan，容器用另外一个vlan
  • 交换机都做了trunk，让两个vlan都允许通过（肯定没问题，因为容器2是通的）
  • 同时发现即使是通的，有的容器 ping物理机1只需要0.1ms，有的容器需要200ms以上（都在同一个交换机下），不合理
  • 所有容器 ping 其它外网IP反而是通的

这个问题扯了一周是因为容器的网络是我们自己配置的，交换机我们没有权限接触，由客户配置。出问题的时候都会觉得自己没问题对方有问题，另外就是对网络基本知识认识不够所以都觉得自己没问题。

这个问题的答案在大家看完本文的基础知识后会总结出来。

开始前大家先想想，假如有个面试题是：输入 ping IP后 敲回车，然后发生了什么？

route 路由表

$route -n
Kernel IP routing table
Destination Gateway Genmask Flags Metric RefUse Iface
0.0.0.0     10.125.15.254   0.0.0.0 UG0  00 eth0
10.0.0.0    10.125.15.254   255.0.0.0   UG0  00 eth0
10.125.0.0  0.0.0.0 255.255.240.0   U 0  00 eth0
11.0.0.0    10.125.15.254   255.0.0.0   UG0  00 eth0
30.0.0.0    10.125.15.254   255.0.0.0   UG0  00 eth0
100.64.0.0  10.125.15.254   255.192.0.0 UG0  00 eth0
169.254.0.0 0.0.0.0 255.255.0.0 U 1002   00 eth0
172.16.0.0  10.125.15.254   255.240.0.0 UG0  00 eth0
172.17.0.0  0.0.0.0 255.255.0.0 U 0  00 docker0
192.168.0.0 10.125.15.254   255.255.0.0 UG0  00 eth0

假如你现在在这台机器上ping 172.17.0.2 根据上面的route表得出 172.17.0.2这个IP匹配到下面这条路由：

172.17.0.0  0.0.0.0 255.255.0.0 U 0  00 docker0

那么ping 包会从docker0这张网卡发出去。

但是如果是ping 10.125.4.4 根据路由规则应该走eth0这张网卡。

也就是：route/路由表 来帮我们匹配目标地址(一个目标地址只能匹配一条路由，匹配不到就报no route to host 错误)

现在根据路由我们已经知道目标ip将要走哪个网卡出去，接下来就要判断目标IP是否在同一个子网了

ifconfig

首先来看看这台机器的网卡情况：

$ifconfig
docker0: flags=4099<UP,BROADCAST,MULTICAST>  mtu 1500
    inet 172.17.42.1  netmask 255.255.0.0  broadcast 0.0.0.0
    ether 02:42:49:a7:dc:ba  txqueuelen 0  (Ethernet)
    RX packets 461259  bytes 126800808 (120.9 MiB)
    RX errors 0  dropped 0  overruns 0  frame 0
    TX packets 462820  bytes 103470899 (98.6 MiB)
    TX errors 0  dropped 0 overruns 0  carrier 0  collisions 0

eth0: flags=4163<UP,BROADCAST,RUNNING,MULTICAST>  mtu 1500
    inet 10.125.3.33  netmask 255.255.240.0  broadcast 10.125.15.255
    ether 00:16:3e:00:02:67  txqueuelen 1000  (Ethernet)
    RX packets 280918095  bytes 89102074868 (82.9 GiB)
    RX errors 0  dropped 0  overruns 0  frame 0
    TX packets 333504217  bytes 96311277198 (89.6 GiB)
    TX errors 0  dropped 0 overruns 0  carrier 0  collisions 0

lo: flags=73<UP,LOOPBACK,RUNNING>  mtu 65536
    inet 127.0.0.1  netmask 255.0.0.0
    loop  txqueuelen 0  (Local Loopback)
    RX packets 1077128597  bytes 104915529133 (97.7 GiB)
    RX errors 0  dropped 0  overruns 0  frame 0
    TX packets 1077128597  bytes 104915529133 (97.7 GiB)
    TX errors 0  dropped 0 overruns 0  carrier 0  collisions 0

这里有三个IP，三个子网掩码（netmask)，根据目标路由走哪张网卡，得到这个网卡的子网掩码，来计算目标IP是否在这个子网内。

如果目标ip在子网内，那就是大家说的在同一个二层网络，直连可以通；如果目标ip和本机不在同一个子网那么本机只管将网络包发给本机网关，剩下的由网关按照以上逻辑不停地往外走直到发送给目标机器(也就是网关拿到这个包后先查自己的路由，然后按照路由扔给下一跳)

直连可通的意思是：本机发广播包对方能收到，这个时候就要来到ARP 广播找对方机器的Mac地址了(如果不是同一个二层，就是转发给网关，那么这里同样也是ARP 广播找网关机器的Mac–本机和网关一定在同一个子网)

ARP协议

网络包在物理层传输的时候依赖的mac 地址而不是上面目的的IP地址，也就是根据mac地址来决定把包发到哪里去。

ARP 协议就是查询某个IP地址的mac地址是多少，由于这种对应关系一般不太变化，所以每个os都有一份arp缓存（一般15分钟过期），也可以手工清理，下面是arp缓存的内容：

$arp -a
e010125011202.bja.tbsite.net (10.125.11.202) at 00:16:3e:01:c2:00 [ether] on eth0
? (10.125.15.254) at 0c:da:41:6e:23:00 [ether] on eth0
v125004187.bja.tbsite.net (10.125.4.187) at 00:16:3e:01:cb:00 [ether] on eth0
e010125001224.bja.tbsite.net (10.125.1.224) at 00:16:3e:01:64:00 [ether] on eth0
v125009121.bja.tbsite.net (10.125.9.121) at 00:16:3e:01:b8:ff [ether] on eth0
e010125009114.bja.tbsite.net (10.125.9.114) at 00:16:3e:01:7c:00 [ether] on eth0
v125012028.bja.tbsite.net (10.125.12.28) at 00:16:3e:00:fb:ff [ether] on eth0
e010125005234.bja.tbsite.net (10.125.5.234) at 00:16:3e:01:ee:00 [ether] on eth0

进入正题，ping后回车后发生什么

首先 OS需要把ping命令封成一个icmp包，需要填上包头（包括IP、mac地址），那么OS先根据目标IP和本机的route规则计算使用哪个interface(网卡），每条路由规则基本都包含目标IP范围、网关、网卡这样几个基本元素。

如果目标IP在同一子网

如果目标IP和本机IP是同一个子网（根据本机ifconfig上的每个网卡的netmask来判断），并且本机arp缓存没有这条IP对应的mac记录，那么给整个子网的所有机器广播发送一个 arp查询

比如我ping 10.125.3.42，然后tcpdump抓包看到的arp请求：

$sudo tcpdump -i eth0  arp
tcpdump: verbose output suppressed, use -v or -vv for full protocol decode
listening on eth0, link-type EN10MB (Ethernet), capture size 65535 bytes
16:22:01.792501 ARP, Request who-has e010125003042.bja.tbsite.net tell e010125003033.bja, length 28
16:22:01.792566 ARP, Reply e010125003042.bja.tbsite.net is-at 00:16:3e:01:8d:ff (oui Unknown), length 28

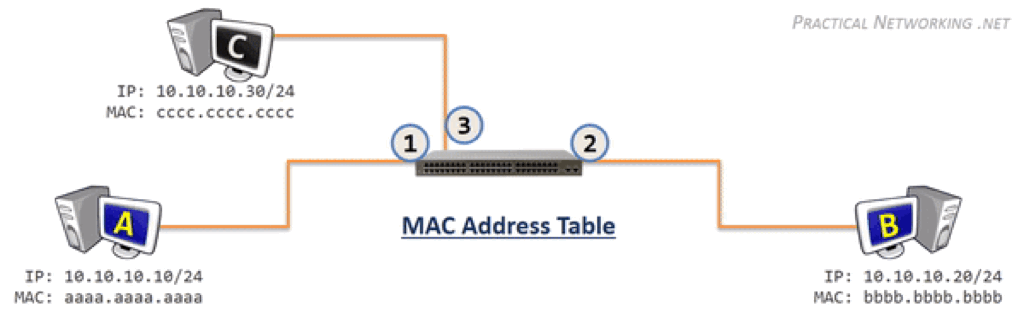

Host to Host through a Switch - Switch Functions animation

上面就是本机发送广播消息，10.125.3.42的mac地址是多少，很快10.125.3.42回复了自己的mac地址。
收到这个回复后，先缓存起来，下个ping包就不需要再次arp广播了。
然后将这个mac地址填写到ping包的包头的目标Mac（icmp包），然后发出这个icmp request包，同一个子网，按照MAC地址，正确到达目标机器，然后对方正确回复icmp reply【对方回复也要查路由规则，arp查发送放的mac，这样回包才能正确路由回来，略过】。

来看一次完整的ping 10.125.3.43，tcpdump抓包结果：

$sudo tcpdump -i eth0  arp or icmp
tcpdump: verbose output suppressed, use -v or -vv for full protocol decode
listening on eth0, link-type EN10MB (Ethernet), capture size 65535 bytes
16:25:15.195401 ARP, Request who-has e010125003043.bja.tbsite.net tell e010125003033.bja, length 28
16:25:15.195459 ARP, Reply e010125003043.bja.tbsite.net is-at 00:16:3e:01:0c:ff (oui Unknown), length 28
16:25:15.211505 IP e010125003033.bja > e010125003043.bja.tbsite.net: ICMP echo request, id 27990, seq 1, length 64
16:25:15.212056 IP e010125003043.bja.tbsite.net > e010125003033.bja: ICMP echo reply, id 27990, seq 1, length 64

接着再 ping 一次同一个IP地址，arp有缓存了就看不到arp广播查询过程了。

如果目标IP不是同一个子网

arp只是同一子网广播查询，如果目标IP不是同一子网的话就要经过本IP网关就行转发，如果本机没有缓存网关mac（一般肯定缓存了），那么先发送一次arp查询网关的mac，然后流程跟上面一样，只是这个icmp包发到网关上去了（mac地址填写的是网关的mac）

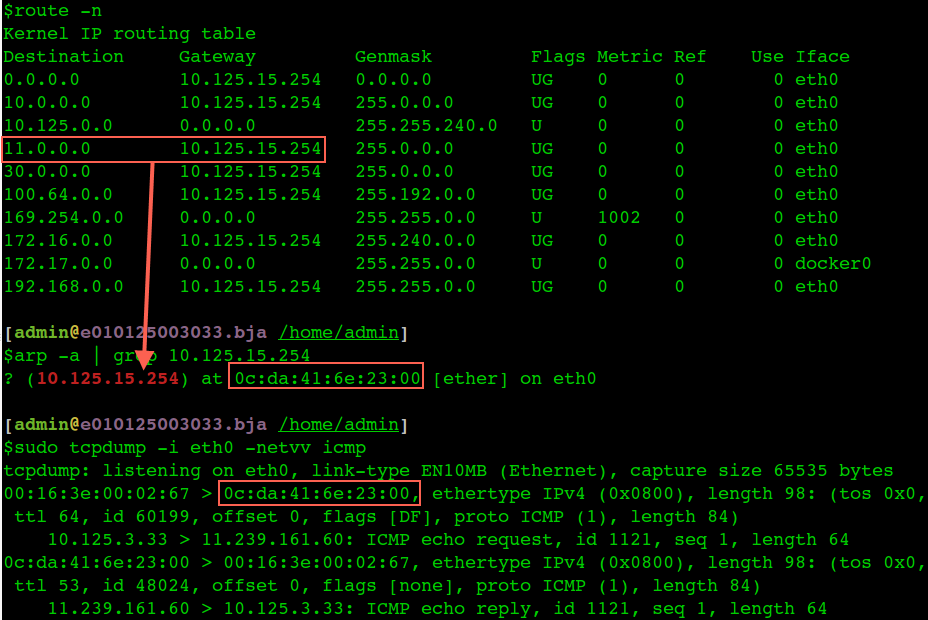

从本机10.125.3.33 ping 11.239.161.60的过程，因为不是同一子网按照路由规则匹配，根据route表应该走10.125.15.254这个网关，如下截图：


首先是目标IP 11.239.161.60 符合最上面红框中的路由规则，又不是同一子网，所以查找路由规则中的网关10.125.15.254的Mac地址，arp cache中有，于是将 0c:da:41:6e:23:00 填入包头，那么这个icmp request包就发到10.125.15.254上了，虽然包头的mac是 0c:da:41:6e:23:00，但是IP还是 11.239.161.60.

看看目标IP 11.239.161.60 的真正mac信息（跟ping包包头的Mac是不同的）：

eth0: flags=4163<UP,BROADCAST,RUNNING,MULTICAST>  mtu 1500
    inet 11.239.161.60  netmask 255.255.252.0  broadcast 11.239.163.255
    ether 00:16:3e:00:04:c4  txqueuelen 1000  (Ethernet)

这个包根据Mac地址路由到了网关上

网关接下来怎么办

为了简化问题，假设两个网关直连

网关收到这个包后（因为mac地址是她的），打开一看IP地址是 11.239.161.60，不是自己的，于是继续查自己的route和arp缓存，发现11.239.161.60这个IP的网关是11.239.163.247，于是把包的目的mac地址改成11.239.163.247的mac继续发出去。

11.239.163.247这个网关收到包后，一看 11.239.161.60是自己同一子网的IP，于是该arp广播找mac就广播，cache有就拿cache的，然后这个包才最终到达目的11.239.161.60上。

整个过程中目标mac地址每一跳都在变，IP地址不变，每经过一次变化可以简单理解从一跳。

实际上可能要经过多个网关多次跳跃才能真正到达目标机器

目标收到这个icmp包后的回复过程一样，略过。

arp广播风暴和arp欺骗

广播风暴：如果一个子网非常大，机器非常多，每次arp查询都是广播的话，也容易因为N*N的问题导致广播风暴。

arp欺骗：同样如果一个子网中的某台机器冒充网关或者其他机器，当收到arp查询的时候总是把自己的mac冒充目标机器的mac发给你，然后你的包先走到他，为了不被发现达到自己的目的后再转发给真正的网关或者机器，所以在里面都点什么手脚，看看你发送的内容都还是很容易的

讲完基础再来看开篇问题的答案

分别在两个物理机上抓包

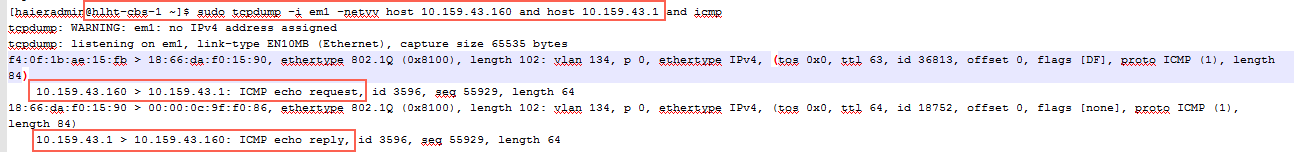

在物理机2上抓包：


tcpdump: listening on em1, link-type EN10MB (Ethernet), capture size 65535 bytes
f4:0f:1b:ae:15:fb > 18:66:da:f0:15:90, ethertype 802.1Q (0x8100), length 102: vlan 134, p 0, ethertype IPv4, (tos 0x0, ttl 63, id 5654, offset 0, flags [DF], proto ICMP (1), length 84)
10.159.43.162 > 10.159.43.1: ICMP echo request, id 6285, seq 1, length 64
18:66:da:f0:15:90 > 00:00:0c:9f:f0:86, ethertype 802.1Q (0x8100), length 102: vlan 134, p 0, ethertype IPv4, (tos 0x0, ttl 64, id 21395, offset 0, flags [none], proto ICMP (1), length 84)
10.159.43.1 > 10.159.43.162: ICMP echo reply, id 6285, seq 1, length 64

这个抓包能看到核心证据，ping包有到达物理机2，同时物理机2也正确回复了（mac、ip都对）

同时在物理机1上抓包只能看到ping包出去，回包没有到物理机1（所以回包肯定不会到容器里了）

所以问题的核心在交换机没有正确把物理机2的回包送到物理机1上面。

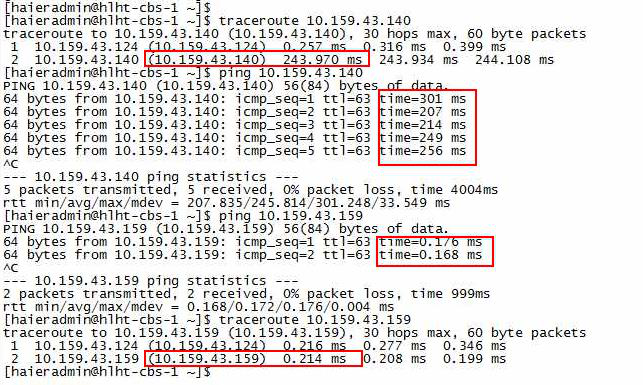

同时观察到的不正常延时：

过程中的其它测试：

  1. 新拿出一台物理机配置上不通的容器的IP，这是通的，所以客户坚持是容器网络的配置；
  2. 怀疑不通的IP所使用的mac地址冲突，在交换机上清理了交换机的arp缓存，没有帮助，还是不通

对于1能通，我认为这个测试不严格，新物理机所用的mac不一样，并且所接的交换机口也不一样，影响了测试结果。

最终的原因

最后在交换机上分析包没正确发到物理机1上的原因跟客户交换机使用了HSRP（热备份路由器协议，就是多个交换机HA高可用，也就是同一子网可以有多个网关的IP），停掉HSRP后所有IP容器都能通了，并且前面的某些容器延时也恢复正常了。

通俗点说就是HSRP把回包拐跑了，有些回包拐跑了又送回来了（延时200ms那些）

至于HSRP为什么会这么做，要厂家出来解释了。

大概结构如下图：

undefined

关于HSRP和VRRP

VRRP是虚拟路由冗余协议的简称，这个协议的目的是为了让多台路由器共同组成一个虚拟路由器，从而解决单点故障。

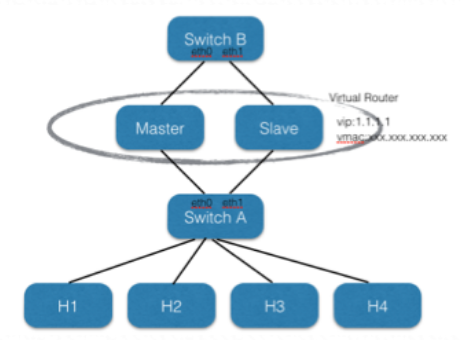

使用VRRP的网络架构大致如上面这个图所示，其中Master和Slave共同组成了一个虚拟路由器，这台虚拟路由器的IP是1.1.1.1，同时还会有一个虚拟的mac地址，所有主机的默认网关IP都将设置成1.1.1.1。

假设主机H1需要对外发送数据，在发送IP数据包时主机H1需要知道1.1.1.1这个IP对应的物理地址，因此H1会向外广播一个ARP请求，询问1.1.1.1这个IP数据包对应的物理地址。此时，Master将会负责响应这个APR请求，将虚拟的mac地址报告给主机H1，主机H1就用这个物理地址发送IP数据包。

当IP数据包到达交换机Switch A的时候，Switch A需要知道应该把这个数据包转发到哪条链路去，这个时候Switch A也会广播一个ARP请求，看看哪条链路会响应这个ARP请求。同样，Master会响应这个ARP请求，从而Switch A就知道了应该把数据包从自己的eth0对应的这条链路转发出去。此时，Master就是真正负责整个网络对外通信的路由器。

当Master出现故障的时候，通过VRRP协议，Slave可以感知到这个故障(通过类似于心跳的方式)，这个时候Slave会主动广播一个ARP消息，告诉Switch A应该从eth1对应的链路转发物理地址是虚拟mac地址的数据包。这样就完成了主备路由器的切换，这个过程对网络中的主机来说是透明的。

通过VRRP不仅可以实现1主1备的部署，还可以实现1主多备的部署。在1主多备的部署结构下，当Master路由器出现故障，多个Backup路由器会通过选举的方式产生一个新的Master路由器，由这个Master路由器来响应ARP请求。

除了利用VRRP屏蔽单点故障之外，还可以实现负载均衡。在主备部署的情况下，Backup路由器其实是空转的，并不负责数据包的路由工作，这样显然是有点浪费的。此时，为了让Backup也负责一部分的路由工作，可以将两台路由器配制成互为主备的模式，这样就形成了两台虚拟路由器，网络中的主机可以选择任意一台作为默认网关。这种互为主备的模式也可以应用到1主多备的部署方式下。比如由3台路由器，分别是R1，R2和R3，用这3台路由器可以组成3台虚拟路由器，一台虚拟路由器以R1为Master，R2和R3为Backup路由器，另外一台以R2为Master，R1和R3为Backup路由器，第三台则以R3为Master，R1和R2为Backup路由器。

通过VRRP，可以实现LVS的主备部署，屏蔽LVS单点故障对应用服务器的影响。

网络到底通不通是个复杂的问题

讲这个过程的核心目的是除了真正的网络不通，有些是服务不可用了也怪网络。很多现场的同学根本讲不清自己的服务（比如80端口上的tomcat服务）还在不在，网络通不通，网络不通的话该怎么办？

实际这里涉及到四个节点（以两个网关直连为例），srcIP -> src网关 -> dest网关 -> destIP.如果ping不通(也有特殊的防火墙限制ping包不让过的），那么分段ping（二分查找程序员应该最熟悉了）。 比如前面的例子就是网关没有把包转发回来

抓包看ping包有没有出去，对方抓包看有没有收到，收到后有没有回复。

ping自己网关能不能通，ping对方网关能不能通

接下来说点跟程序员日常相关的

如果网络能ping通，服务无法访问

那么尝试telnet IP port 看看你的服务监听的端口是否还在，在的话是否能正常响应新的连接。有时候是进程挂掉了，端口也没人监听了。有时候是进程还在但是死掉了，所以端口也不响应新的请求了。

如果端口还在也是正常的话，telnet应该是好的：

$telnet 11.239.161.60 2376
Trying 11.239.161.60...
Connected to 11.239.161.60.
Escape character is '^]'.
^C
Connection closed by foreign host.

假如我故意换成一个不存在的端口，目标机器上的OS直接就拒绝了这个连接（抓包的话一般是看到reset标识）：

$telnet 11.239.161.60 2379
Trying 11.239.161.60...
telnet: connect to address 11.239.161.60: Connection refused

一个服务不响应，然后首先怀疑网络不通、丢包的Case

当时的反馈应用代码抛SocketTimeoutException，怀疑网络问题：

  1. tsar检查，发现retran率特别高，docker容器（tlog-console）内达到50，物理机之间的retran在1-2之间。
  2. Tlog连接Hbase，出现大量连接断开，具体日志见附件，Hbase服务器完全正常，Hbase同学怀疑retran比较高导致。
  3. 业务应用连接Diamond 偶尔会出现超时异常，具体日志见附件。
  4. 业务很多这样的异常日志：[Diamond SocketTimeoutException]
  5. 有几台物理机io偶然情况下会飙升到80多。需要定位解决。

其实当时看到tsar监控retran比较高，我也觉得网络有问题，但是我去看的时候网络又非常好，于是我看了一下出问题时间段的网卡的流量信息也非常正常：


上图是通过sar监控到的9号 10.16.11.138（v24d9e0f23d40） 这个网卡的流量，看起来也是正常，流量没有出现明显的波动（10.16.11.138 出问题容器对应的网卡名：v24d9e0f23d40）

为了监控网络到底有没有问题，接着在出问题的两个容器上各启动一个http server，然后在对方每1秒钟互相发一次发http get请求，基本认识告诉我们如果网络丢包、卡顿，那么我这个http server的监控日志时间戳也会跳跃，如果应用是因为网络出现异常那么我启动的http服务也会出现异常。

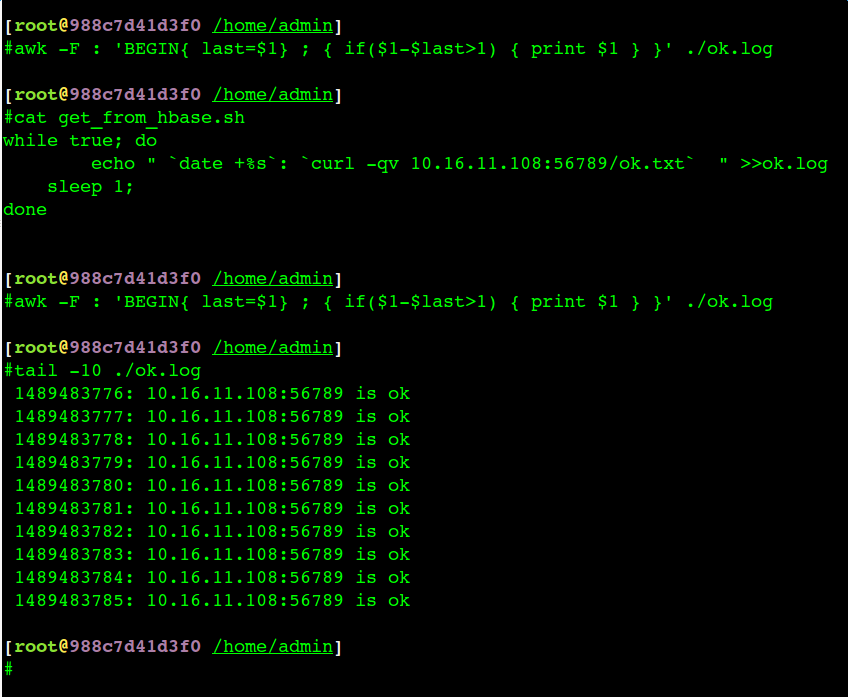

实际监控来看，应用出异常的时候我的http服务是正常的（写了脚本判断日志的连续性，没问题）：


这也强有力地证明了网络没问题，所以大家集中火力查看应用的问题。后来的实际调查发现是应用假死掉了（内部线程太多，卡死了），服务端口不响应请求了。

TCP建连接过程跟前面ping一样，只是把ping的icmp协议换成TCP协议，也是要先根据route，然后arp。

总结

网络丢包，卡顿，抖动很容易做背包侠，找到正确的原因解决问题才会更快，要不在错误的路径上怎么发力都不对。准的方向要靠好的基础知识和正确的逻辑以及证据来支撑，而不是猜测

  • 有重传的时候（或者说重传率高的时候），ping有可能是正常的（icmp包网卡直接返回）；
  • 重传高，一般是tcp retrans，可能应用不响应，可能操作系统软中断太高等
  • ping只是保证网络链路是否通畅

这些原理基本都在RFC1180中阐述的清晰简洁，图文并茂，结构逻辑合理，但是对于90%的程序员没有什么卵用，因为看完几周后就忘得差不多。对于普通人来说还是要通过具体的案例来加深理解。

一流的人看RFC就够了，差一些的人看《TCP/IP卷1》，再差些的人要看一个个案例带出来的具体知识的书籍了，比如《wireshark抓包艺术》，人和人的学习能力有差别必须要承认。
