Nginx 性能测试

压测工具选择 wrk ，apache ab压nginx单核没问题，多核的话 ab 自己先到瓶颈。另外默认关闭 access.log 避免 osq(osq 优化的自旋锁)。

Nginx 官方测试数据

普通测试数据参考官方数据，不再多做测试

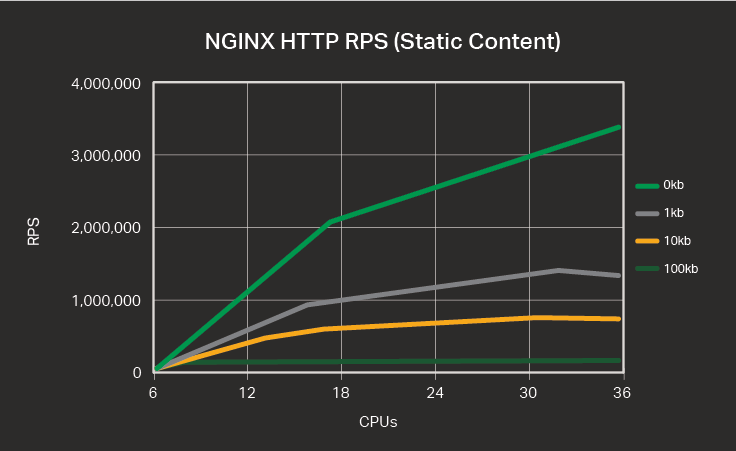

RPS for HTTP Requests

The table and graph below show the number of HTTP requests for varying numbers of CPUs and varying request sizes, in kilobytes (KB).

CPUs 0 KB 1 KB 10 KB 100 KB
1 145,551 74,091 54,684 33,125
2 249,293 131,466 102,069 62,554
4 543,061 261,269 207,848 88,691
8 1,048,421 524,745 392,151 91,640
16 2,001,846 972,382 663,921 91,623
32 3,019,182 1,316,362 774,567 91,640
36 3,298,511 1,309,358 764,744 91,655


RPS for HTTPS Requests

HTTPS RPS is lower than HTTP RPS for the same provisioned bare‑metal hardware because the data encryption and decryption necessary to secure data transmitted between machines is computationally expensive.

Nonetheless, continued advances in Intel architecture – resulting in servers with faster processors and better memory management – mean that the performance of software for CPU‑bound encryption tasks continually improves compared to dedicated hardware encryption devices.

Though RPS for HTTPS are roughly one‑quarter less than for HTTP at the 16‑CPU mark, “throwing hardware at the problem” – in the form of additional CPUs – is more effective than for HTTP, for the more commonly used file sizes and all the way up to 36 CPUs.

CPUs 0 KB 1 KB 10 KB 100 KB
1 71,561 40,207 23,308 4,830
2 151,325 85,139 48,654 9,871
4 324,654 178,395 96,808 19,355
8 647,213 359,576 198,818 38,900
16 1,262,999 690,329 383,860 77,427
32 2,197,336 1,207,959 692,804 90,430
36 2,175,945 1,239,624 733,745 89,842

参考配置参数

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
user nginx;
worker_processes 4;
worker_cpu_affinity 00000000000000000000000000001111;

# Load dynamic modules. See /usr/share/doc/nginx/README.dynamic.
include /usr/share/nginx/modules/*.conf;

events {
    use epoll;
    accept_mutex off;
    worker_connections 102400;
}
http {
    access_log off;

    sendfile            on;
    sendfile_max_chunk 512k;
    tcp_nopush          on;
    keepalive_timeout   60;
    keepalive_requests 100000000000;

		#在 nginx.conf 中增加以下开销能提升短连接 RPS
    open_file_cache max=10240000 inactive=60s;
    open_file_cache_valid 80s;
    open_file_cache_min_uses 1;

    include             /etc/nginx/mime.types;
    default_type        application/octet-stream;

    # Load modular configuration files from the /etc/nginx/conf.d directory.
    # See http://nginx.org/en/docs/ngx_core_module.html#include
    # for more information.
    include /etc/nginx/conf.d/*.conf;

    server {
        listen       80 default_server;
        listen       [::]:80 default_server;
        server_name  _;
        root         /apt/uos.aarch;

        # Load configuration files for the default server block.
        include /etc/nginx/default.d/*.conf;


        location /{
                #root /polarx/apt/uos.aarch;
                index index.html;
                autoindex on;
        }

        location / {
        		#return 200 'a';
        		#root   /usr/share/nginx/html;
        		#index  index.html index.htm;
        		#autoindex 目录文件浏览模式
        		autoindex on;
        }

        error_page 404 /404.html;
            location = /40x.html {
        }

        error_page 500 502 503 504 /50x.html;
            location = /50x.html {
        }
    }
}

https 配置

解开https默认配置注释 // sed -i “57,81s/#(.*)/\1/“ /etc/nginx/nginx.conf

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
# Settings for a TLS enabled server.
#
#    server {
#        listen       443 ssl http2 default_server;
#        listen       [::]:443 ssl http2 default_server;
#        server_name  _;
#        root         /usr/share/nginx/html;
#
#        ssl_certificate "/etc/pki/nginx/server.crt";
#        ssl_certificate_key "/etc/pki/nginx/private/server.key";
#        ssl_session_cache shared:SSL:1m;
#        ssl_session_timeout  10m;
#        ssl_ciphers HIGH:!aNULL:!MD5;
#        ssl_prefer_server_ciphers on;
#
#        # Load configuration files for the default server block.
#        include /etc/nginx/default.d/*.conf;
#
#        location / {
#        }
#
#        error_page 404 /404.html;
#            location = /40x.html {
#        }
#
#        error_page 500 502 503 504 /50x.html;
#            location = /50x.html {
#        }
#    }

生成秘钥文件和配置https

1
2
3
4
5
6
7
8
9
10
11
12
13
mkdir /etc/pki/nginx/  /etc/pki/nginx/private -p
openssl genrsa -des3 -out server.key 2048  #会有两次要求输入密码,输入同一个即可
openssl rsa -in server.key -out server.key
openssl req -new -key server.key -out server.csr
openssl req -new -x509 -key server.key -out server.crt -days 3650
openssl req -new -x509 -key server.key -out ca.crt -days 3650
openssl x509 -req -days 3650 -in server.csr -CA ca.crt -CAkey server.key -CAcreateserial -out server.crt

cp server.crt /etc/pki/nginx/
cp server.key /etc/pki/nginx/private

启动nginx
systemctl start nginx

创建ecdsa P256 秘钥和证书

1
openssl req -x509 -sha256 -nodes -days 365 -newkey ec:<(openssl ecparam -name prime256v1) -keyout ecdsa.key -out ecdsa.crt -subj "/C=CN/ST=Beijing/L=Beijing/O=Example Inc./OU=Web Security/CN=example1.com"

https 长连接

1
wrk -t 32 -c 1000 -d 30 --latency https://$serverIP:443

https 短连接

1
wrk -t 32 -c 1000 -d 30  -H 'Connection: close'  --latency https://$serverIP:443

不同 CPU 型号下 Nginx 静态页面的处理能力

对比不同 CPU 型号下 Nginx 静态页面的处理能力。静态文件下容易出现 同一文件上的 自旋锁（OSQ），null 测试场景表示直接返回，不读取文件

1
wrk -t12 -c400 -d30s http://100.81.131.221:18082/index.html //参数可以调整，目标就是将 CPU 压满

软中断在 node0 上，intel E5和 M的对比，在M上访问单个文件锁竞争太激烈，改成请求直接 return 后多核能保持较好的线性能力（下表中 null标识）

CPUs(括号中为core序号) E5-2682 E5-2682 null M M null AMD 7t83 null AMD 7t83 ft s2500 on null
1(0) 69282/61500.77 118694/106825 74091 135539/192691 190568 87190 35064
2(1,2) 130648 us 31% 233947 131466 365315
2(1对HT) 94158 34% 160114 217783
4(0-3) 234884/211897 463033/481010 499507/748880 730189 323591
8(0-7) 467658/431308 923348/825002 1015744/1529721 1442115 650780
8(0-15) 1689722/1363031 1982448/3047778 2569314 915399

测试说明：

  • 压测要将多个核打满，有时候因为软中断的挤占会导致部分核打不满
  • 要考虑软中断对CPU使用的挤占/以及软中断跨node的影响
  • 测试结果两组数字的话，前者为nginx、软中断分别在不同的node
  • E5/M 软中断绑 node1，测试结果的两组数据表示软中断和nginx跨node和同node（同 node时软中断和nginx尽量错开）
  • null 指的是 nginx 直接返回 200，不从文件读取html，保证没有文件锁
  • AMD 软中断总是能跟着绑核的nginx进程跑
  • 压测要将多个核打满，有时候因为软中断的挤占会导致部分核打不满

M是裸金属ECS，moc卡插在Die1上，所以软中断默认绑在 Die1 上，测试强行将软中断绑定到 Die0 实际测试结果和绑定在 Die1 性能一样，猜测改了驱动将网络包的描述符没有按硬件绑死而是跟软中断就近分配。

sendfile 和 tcp_nopush

tcp_nopush 对性能的影响

M上，返回很小的 html页面，如果 tcp_nopush=on 性能能有20%的提升，并且开启后 si% 使用率从10%降到了0. Tcp_nodelay=on 就基本对性能没啥影响

TCP_NOPUSH 是 FreeBSD 的一个 socket 选项，对应 Linux 的 TCP_CORK，Nginx 里统一用 tcp_nopush 来控制它。启用它之后，数据包会累计到一定大小之后才会发送，减小了额外开销，提高网络效率。

To keep everything logical, Nginx tcp_nopush activates the TCP_CORK option in the Linux TCP stack since the TCP_NOPUSH one exists on FreeBSD only.

nginx on M 8核，http 长连接，访问极小的静态页面（AMD 上测试也是 sendfile off 性能要好30%左右）

tcp_nopush on tcp_nopush off
sendfile on 46万(PPS 44万) 37万（PPS 73万）
sendfile off 49万(PPS 48万) 49万（PPS 48万)

问题：为什么 sendfile off 性能反而好？（PPS 明显低了）

答：一次请求Nginx要回复header+body, header在用户态内存，body走sendfile在内核态内存，nginx没有机会合并header+body, sendfile on后导致每次请求要回复两个tcp包。而 sendfile off的时候虽然有用户态内核态切换、copy，但是有机会把 header/body 合并成一个tcp包

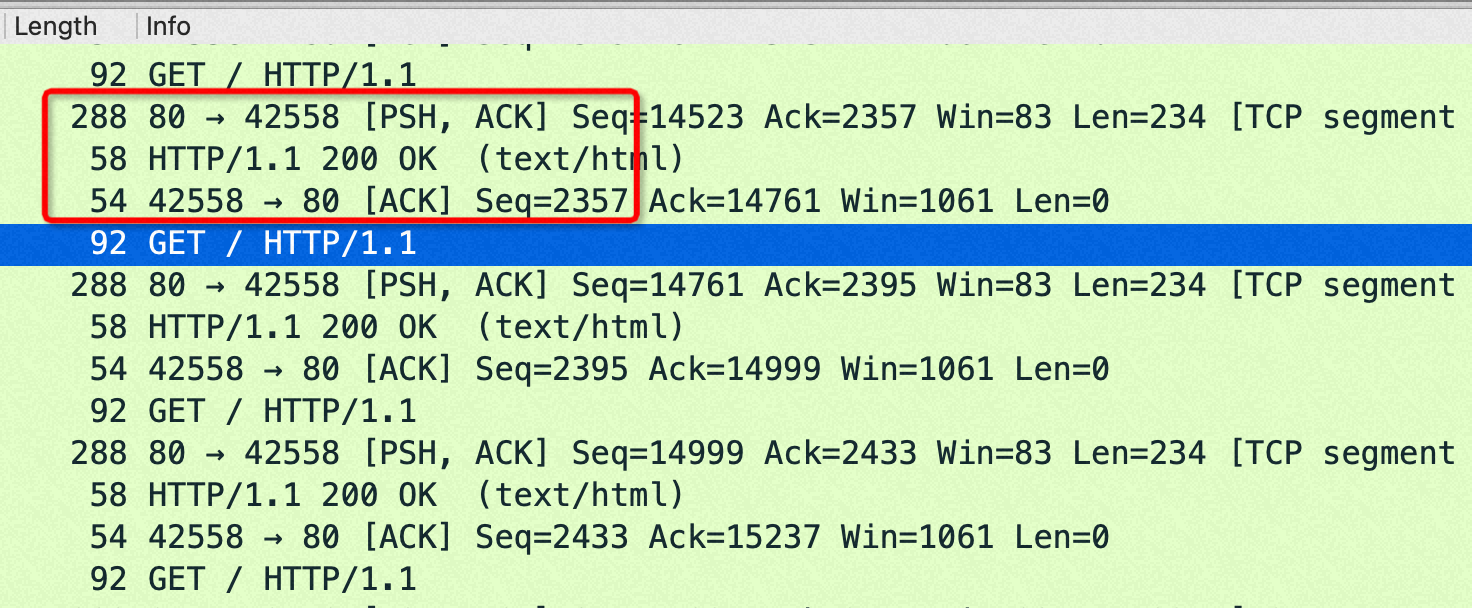

从抓包来看，sendfile on的时候每次 http get都是回复两个包：1) http 包头（len：288）2）http body(len: 58)

image-20221008100922349

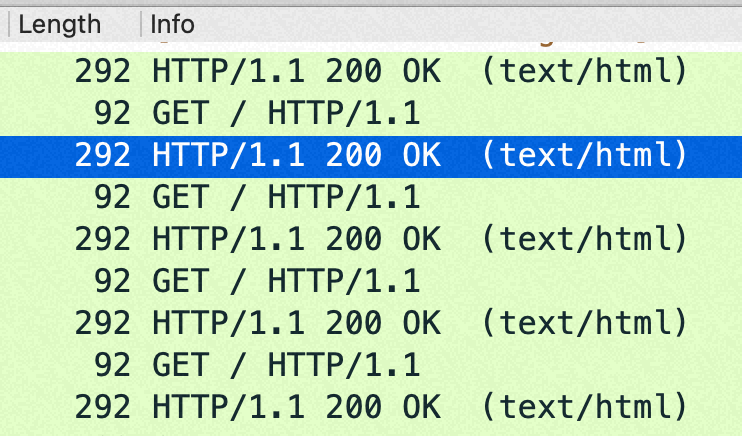

sendfile off的时候每次 http get都是回复一个包： http 包头+body（len：292=288+4）

image-20221008100808480

在这个小包场景，如果sendfile=off 后，回包在http层面就已经合并从1个了，导致内核没机会再次 cork（合并包）；如果sendfile=on 则是每次请求回复两个tcp包，如果设置了 nopush 会在内核层面合并一次。

如果不是访问磁盘上的静态页面，而是直接 return某个内存的内容的话，sendfile on/off 对性能没有影响，原理也如上，不需要访问磁盘，也就没有机会分两个包发送包头和body了。

分析参考数据

以下数据都是变换不同的 sendfile、tcp_nopush等组合来观察QPS、setsockopt、PPS来分析这些参数起了什么作用

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
//tcp_nopush off; QPS 37万  很明显 pps 比46万高了将近1倍，这是因为 tcp_cork 合并了小包
//nginx 创建连接设置的 sock opt
#cat strace.log.88206
08:31:19.632581 setsockopt(3, SOL_TCP, TCP_NODELAY, [1], 4) = 0 <0.000013>

#tsar --traffic --live -i1
Time              ---------------------traffic--------------------
Time               bytin  bytout   pktin  pktout  pkterr  pktdrp
30/09/22-07:00:22  52.9M  122.8M  748.2K  726.8K    0.00    0.00
30/09/22-07:00:23  52.9M  122.7M  748.1K  726.2K    0.00    0.00
30/09/22-07:00:24  53.0M  122.9M  749.2K  727.2K    0.00    0.00
30/09/22-07:00:25  53.0M  122.8M  749.3K  726.6K    0.00    0.00
30/09/22-07:00:26  52.9M  122.8M  748.2K  727.1K    0.00    0.00
30/09/22-07:00:27  53.1M  123.0M  750.5K  728.0K    0.00    0.00

//tcp_nopush      on; QPS 46万
#tsar --traffic --live -i1
Time              ---------------------traffic--------------------
Time               bytin  bytout   pktin  pktout  pkterr  pktdrp
30/09/22-07:00:54  40.2M  127.6M  447.6K  447.6K    0.00    0.00
30/09/22-07:00:55  40.2M  127.5M  447.1K  447.1K    0.00    0.00
30/09/22-07:00:56  40.1M  127.4M  446.8K  446.8K    0.00    0.00

//sendfile on ,tcp_nopush on, quickack on; QPS 46万
#ip route change 172.16.0.0/24 dev eth0 quickack 1

#ip route
default via 172.16.0.253 dev eth0
169.254.0.0/16 dev eth0 scope link metric 1002
172.16.0.0/24 dev eth0 scope link quickack 1
192.168.5.0/24 dev docker0 proto kernel scope link src 192.168.5.1

//nginx 创建连接设置的 sock opt
#cat strace.log.85937
08:27:44.702111 setsockopt(3, SOL_TCP, TCP_CORK, [1], 4) = 0 <0.000011>
08:27:44.702353 setsockopt(3, SOL_TCP, TCP_CORK, [0], 4) = 0 <0.000013>

#tsar --traffic -i1 --live
Time              ---------------------traffic--------------------
Time               bytin  bytout   pktin  pktout  pkterr  pktdrp
08/10/22-03:27:23  40.7M  152.9M  452.6K  905.2K    0.00    0.00
08/10/22-03:27:24  40.7M  152.9M  452.6K  905.2K    0.00    0.00
08/10/22-03:27:25  40.6M  152.8M  452.3K  904.5K    0.00    0.00
08/10/22-03:27:26  40.6M  152.7M  452.1K  904.1K    0.00    0.00
08/10/22-03:27:27  40.6M  152.7M  452.0K  904.0K    0.00    0.00
08/10/22-03:27:28  40.7M  153.1M  453.2K  906.5K    0.00    0.00

//sendfile on , quickack on; QPS 42万
#tsar --traffic -i1 --live
Time              ---------------------traffic--------------------
Time               bytin  bytout   pktin  pktout  pkterr  pktdrp
08/10/22-04:02:53  57.9M  158.7M  812.3K    1.2M    0.00    0.00
08/10/22-04:02:54  58.3M  159.6M  817.3K    1.2M    0.00    0.00
08/10/22-04:02:55  58.2M  159.4M  816.0K    1.2M    0.00    0.00

This behavior is confirmed in a comment from the TCP stack source about TCP_CORK:

When set indicates to always queue non-full frames. Later the user clears this option and we transmit any pending partial frames in the queue. This is meant to be used alongside sendfile() to get properly filled frames when the user (for example) must write out headers with a write() call first and then use sendfile to send out the data parts. TCP_CORK can be set together with TCP_NODELAY and it is stronger than TCP_NODELAY.

perf top 数据

以下都是 sendfile on的时候变换 tcp_nopush 参数得到的不同 perf 数据

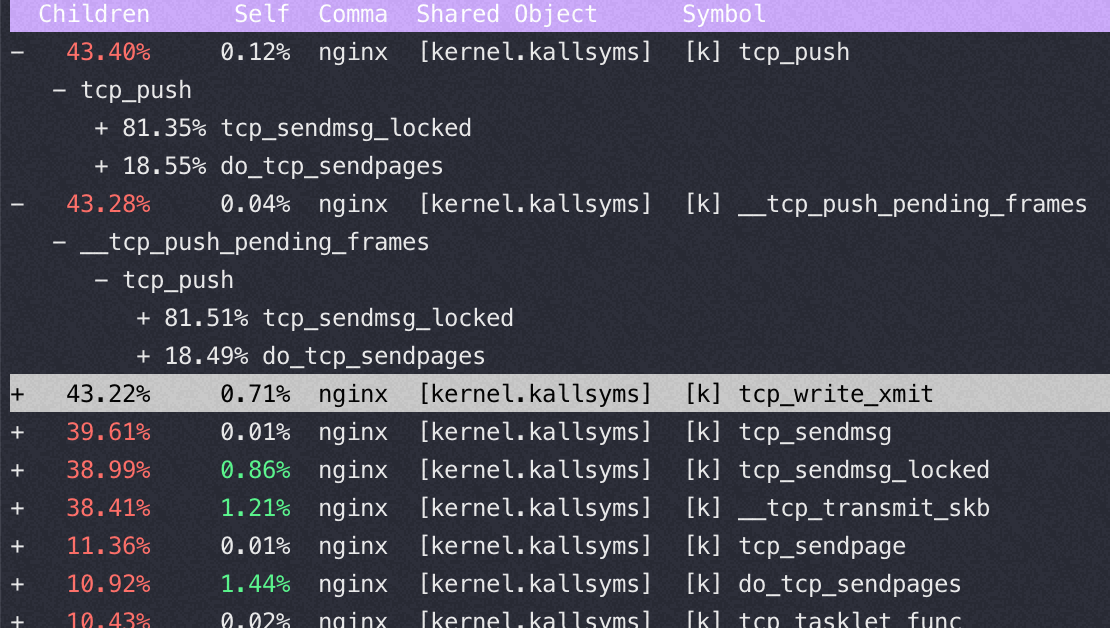

tcp_nopush=off：(QPS 37万)

image-20220930143920567

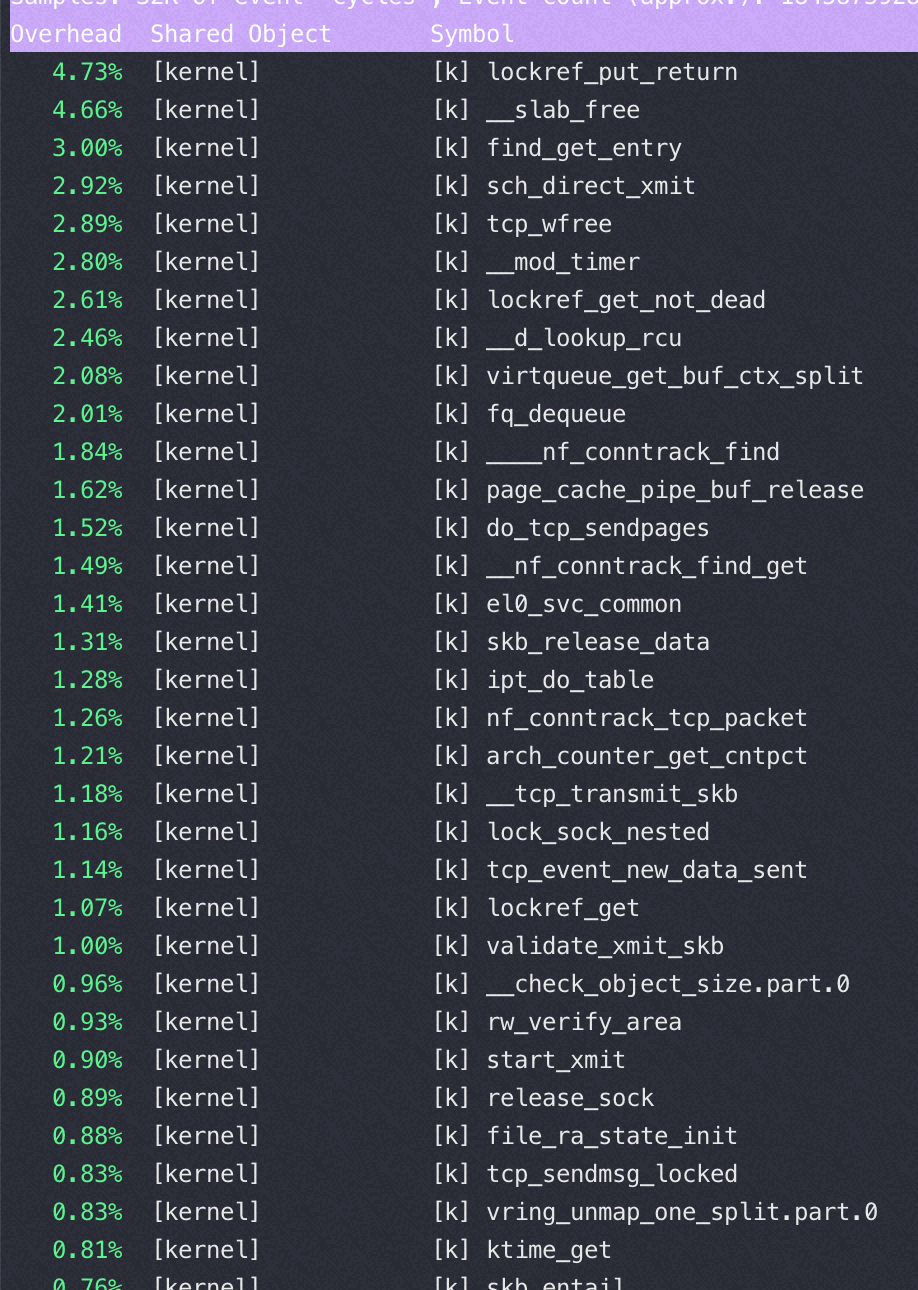

tcp_nopush=on：(QPS 46万)

image-20220930143419304

对比一下，在sendfile on的时候，用不同的push 参数对应的 tcp 栈

image-20221009093842151

Nginx 在16核后再增加核数性能提升很少的分析

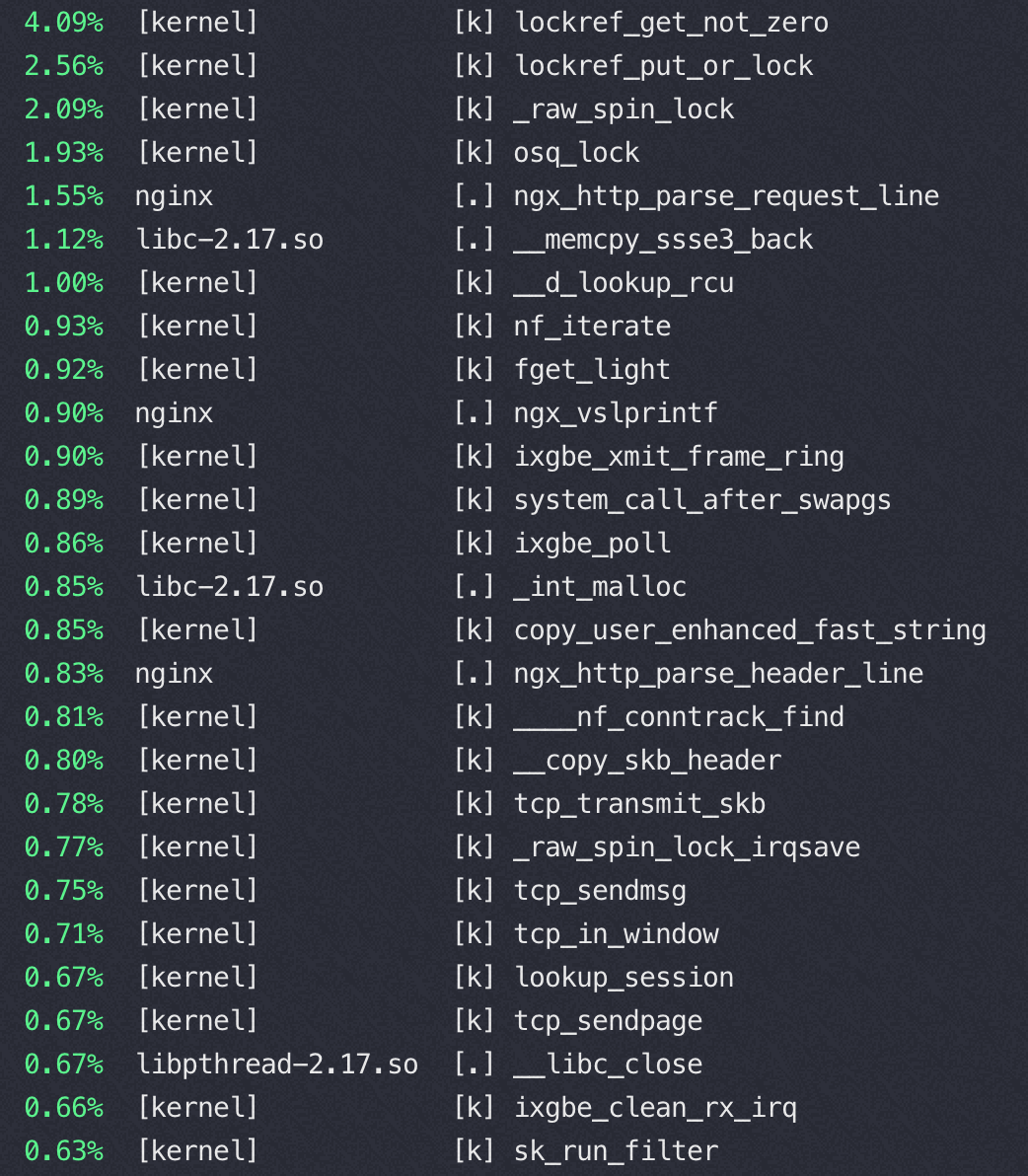

16核 perf top

image-20220916174106821

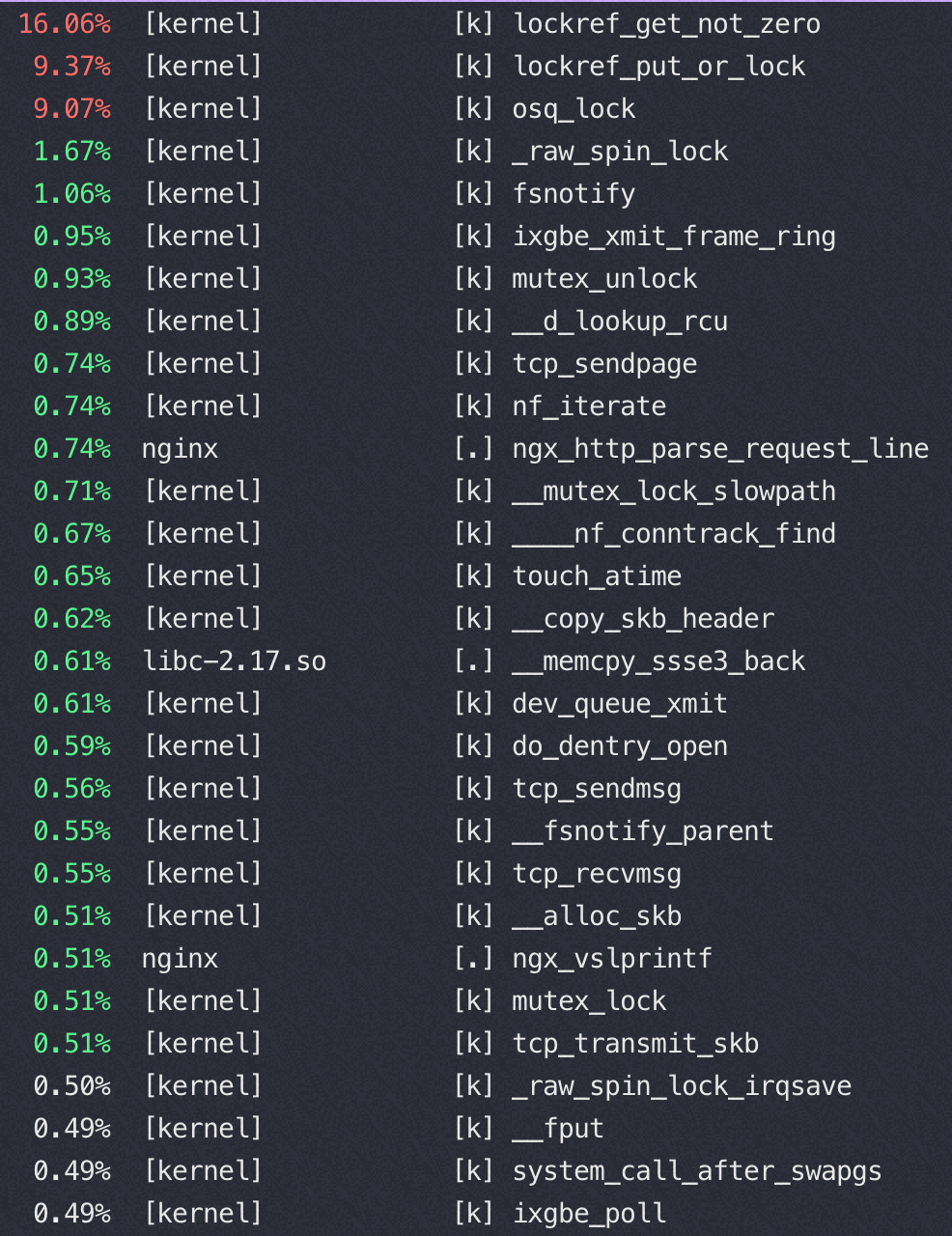

32核 perf top

image-20220916174234039

从以上两个perf top 对比可以看到内核锁消耗增加非常明显

这是因为读写文件锁 osq_lock ，比如nginx需要写日志访问 access.log，需要加锁

osq(optimistci spinning queue)是基于MCS算法的一个具体实现，osq_lock 是Linux 中对MCS的实现

1
2
3
4
5
6
7
8
9
location / {
        return 200 '<!DOCTYPE html><h2>null!</h2>\n'; #直接内存返回，不读磁盘文件，避免文件锁
        # because default content-type is application/octet-stream,
    		# browser will offer to "save the file"...
    		# if you want to see reply in browser, uncomment next line
    		# add_header Content-Type text/plain;
        root   /usr/share/nginx/html;
        index  index.html index.htm;
    }

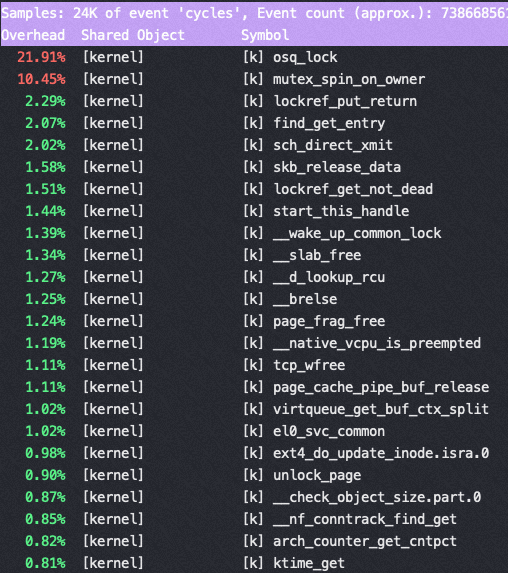

ARM下这个瓶颈更明显

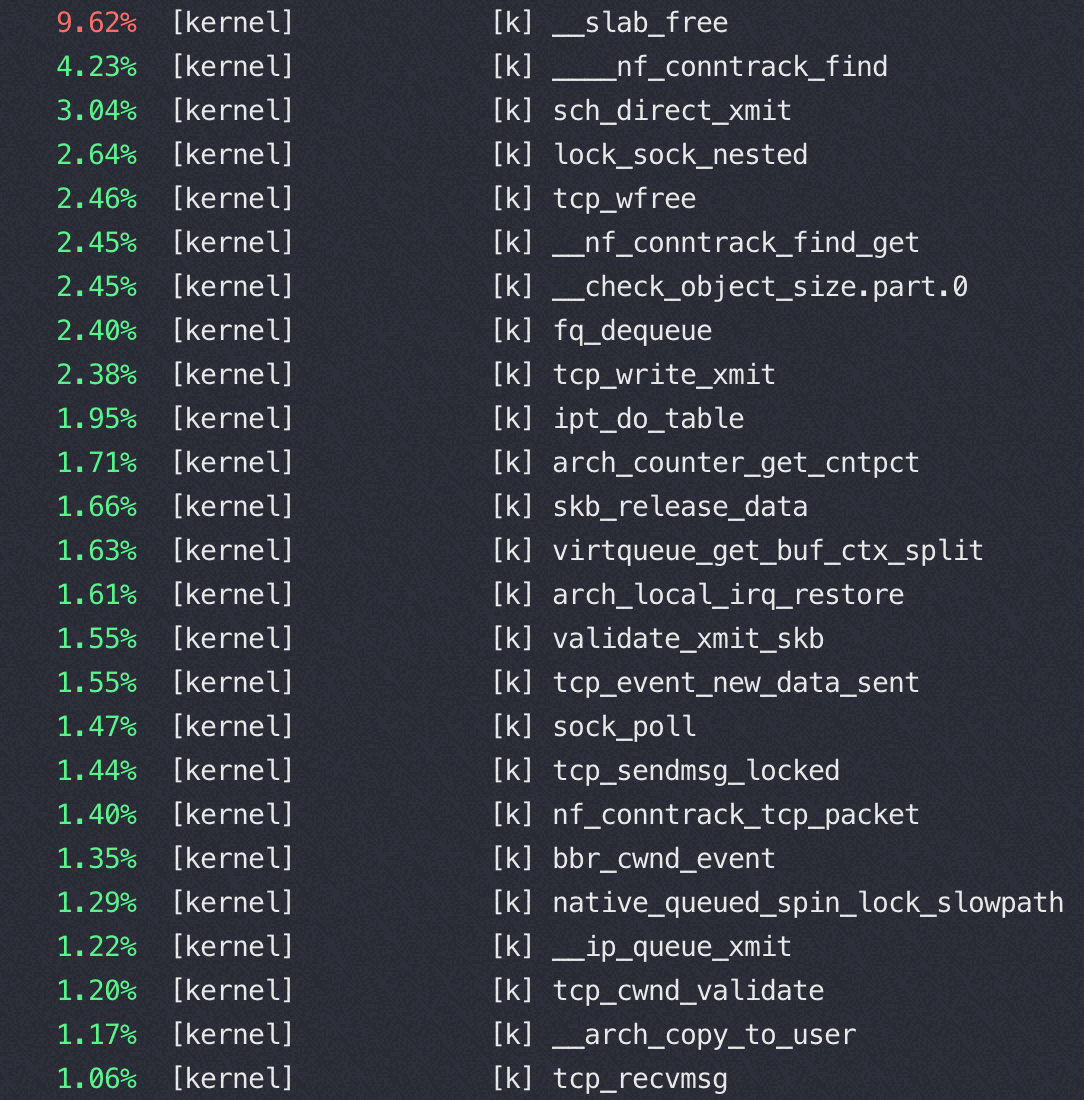

M上用40-64 core 并发的时候 perf top都是如下图，40 core以上网络瓶颈，pps 达到620万（离ECS规格承诺的1200万还很远），CPU压不起来了

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
#tsar --traffic -i1 --live
Time              ---------------------traffic--------------------
Time               bytin  bytout   pktin  pktout  pkterr  pktdrp
16/09/22-12:41:07 289.4M  682.8M    3.2M    3.2M    0.00    0.00
16/09/22-12:41:08 285.5M  674.4M    3.1M    3.1M    0.00    0.00
16/09/22-12:41:09 285.0M  672.6M    3.1M    3.1M    0.00    0.00
16/09/22-12:41:10 287.5M  678.3M    3.1M    3.1M    0.00    0.00
16/09/22-12:41:11 289.2M  682.0M    3.2M    3.2M    0.00    0.00
16/09/22-12:41:12 290.1M  685.1M    3.2M    3.2M    0.00    0.00
16/09/22-12:41:13 288.3M  680.4M    3.1M    3.1M    0.00    0.00

#ethtool -l eth0
Channel parameters for eth0:
Pre-set maximums:
RX:		0
TX:		0
Other:		0
Combined:	32  //所以用不满64 core，依据上面的测试数据推算64队列的话那么基本可以跑到1200万pps
Current hardware settings:
RX:		0
TX:		0
Other:		0
Combined:	32

image-20220916202347245

文件锁的竞争

Nginx 在M 上使用 16 core的时候完全压不起来，都是内核态锁竞争，16core QPS 不到23万，线性能力很差（单核68000）

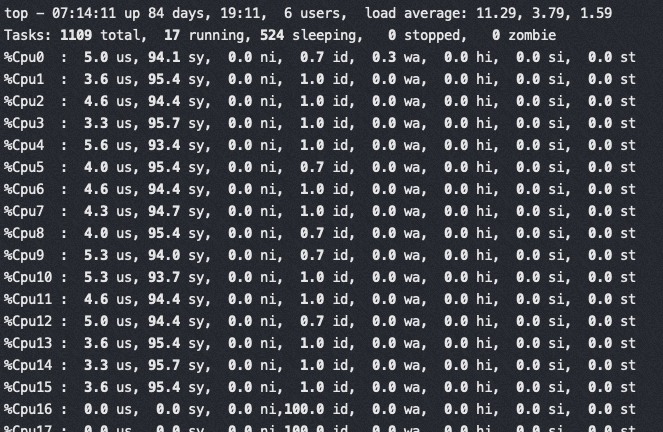

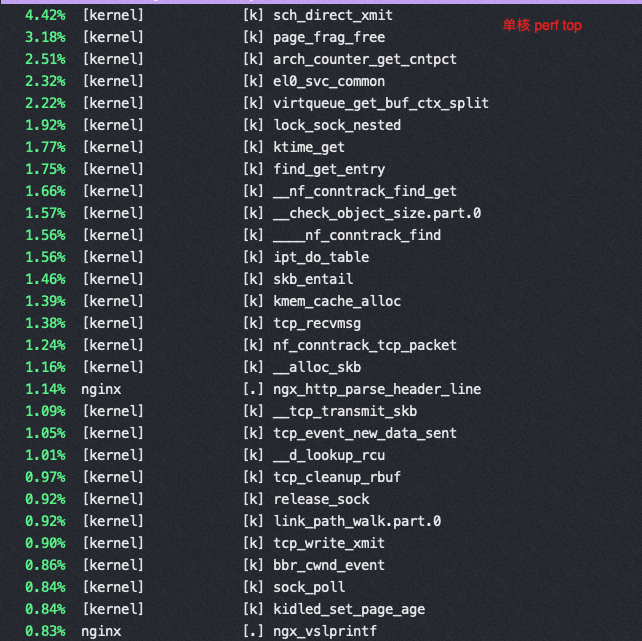

从下图可以看到 sys 偏高，真正用于 us 的 CPU 太少，而内核态 CPU 消耗过高的是 osq_lock(写日志文件锁相关)

image-20220916151006533

image-20220916151310488


image-20220916151613388

16核对应的perf状态

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
Performance counter stats for process id '49643':

      2479.448740      task-clock (msec)         #    0.994 CPUs utilized
              233      context-switches          #    0.094 K/sec
                0      cpu-migrations            #    0.000 K/sec
                0      page-faults               #    0.000 K/sec
    3,389,330,461      cycles                    #    1.367 GHz
    1,045,248,301      stalled-cycles-frontend   #   30.84% frontend cycles idle
    1,378,321,174      stalled-cycles-backend    #   40.67% backend  cycles idle
    3,877,095,782      instructions              #    1.14  insns per cycle
                                                 #    0.36  stalled cycles per insn
  <not supported>      branches
        2,128,918      branch-misses             #    0.00% of all branches

      2.493168013 seconds time elapsed

软中断和 nginx 所在 node 关系

以下两种情况的软中断都绑在 32-47 core上

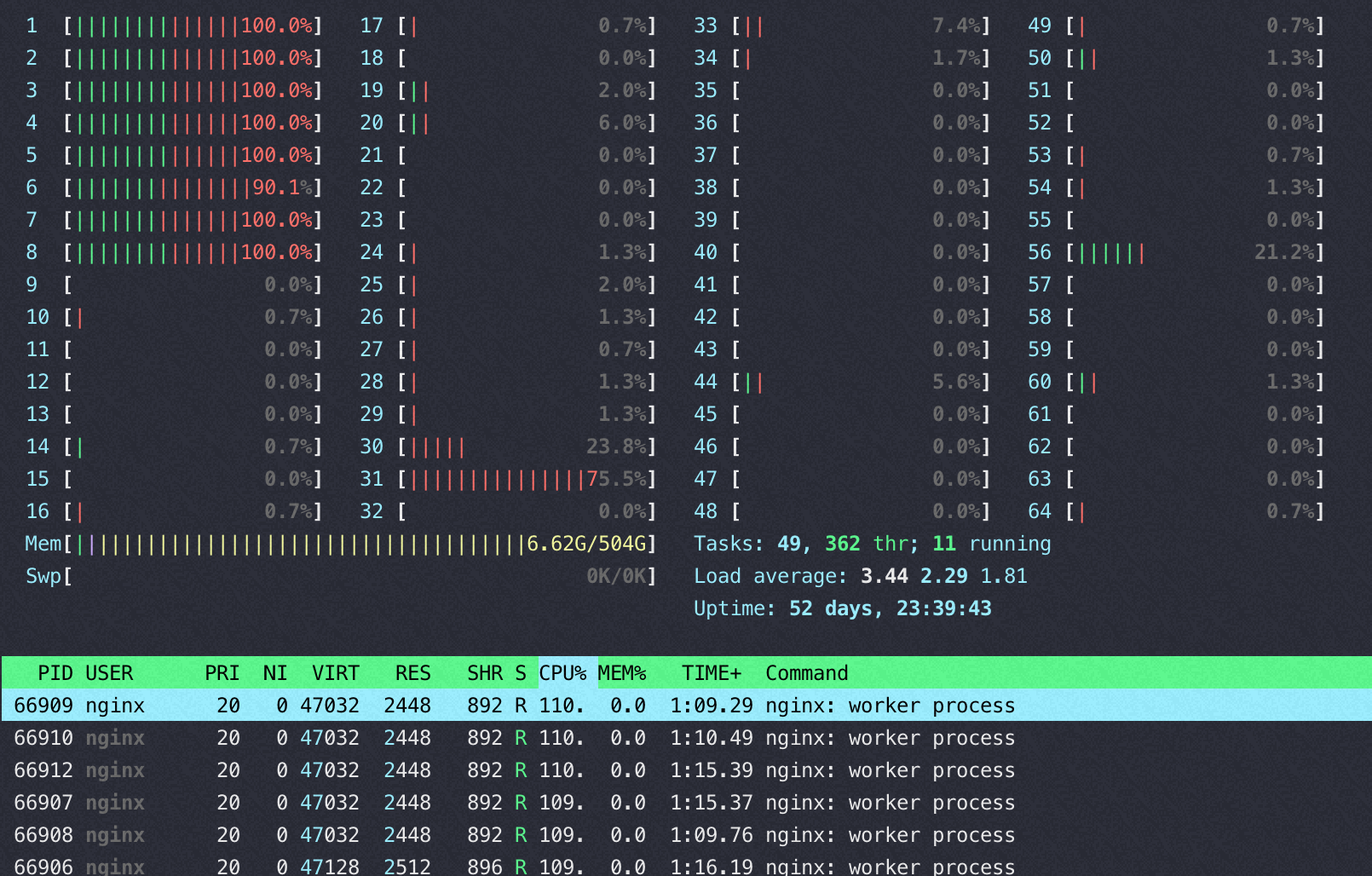

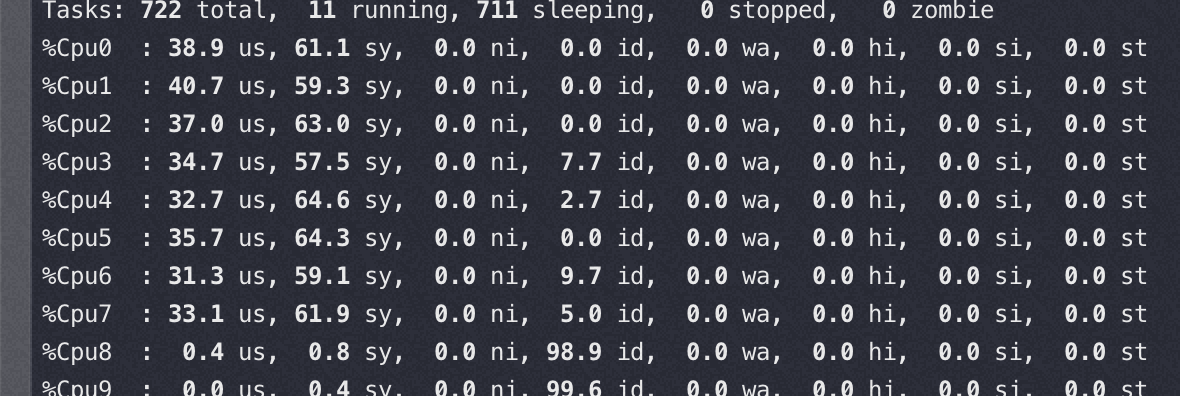

软中断和 nginx 在同一个node，这时基本看不到多少 si%

image-20220919180725510

image-20220919180758887

软中断和 nginx 跨node（性能相当于同node的70-80%）, 软中断几乎快打满 8 个核了，同时性能还差

image-20220919180916190

网络描述符、数据缓冲区，设备的关系

网络描述符的内存分配跟着设备走（设备插在哪个node 就就近在本 node 分配描述符的内存）， 数据缓冲区内存跟着队列(中断)走， 如果队列绑定到DIE0， 而设备在DIE1上，这样在做DMA通信时， 会产生跨 DIE 的交织访问.

Nginx处理HTTP的生命周期

Nginx将HTTP处理分成了11个阶段。下面的阶段，按顺序执行

阶段名称 阶段作用 涉及的模块Moduel Moduel作用
POST_READ 接收到完整的http头部后处理的阶段，在uri重写之前。一般跳过 realip 读取客户端真实IP信息，用于限流等
SERVER_RERITE location匹配前，修改uri的阶段，用于重定向，location块外的重写指令（多次执行） rewrite 重定向
FIND_CONFIG uri寻找匹配的location块配置项（多次执行） find_config 根据URI寻找匹配的localtion块配置
REWRITE 找到location块后再修改uri，location级别的uri重写阶段（多次执行） rewrite 重定向
POST_WRITE 防死循环，跳转到对应阶段 / /
PREACCESS 权限预处理 limt_conn 限制处理请求的速率，还可以设置桶的大小，是否延迟等参数
limit_req 限制连接和请求数
ACCESS 判断是否允许这个请求进入 auth_basic 实现简单的用户名、密码登录
access 支持配置allow\deny等指令
auth_request 将请求转发到第三方认证服务器上
POST_ACCESS 向用户发送拒绝服务的错误码，用来响应上一阶段的拒绝 / /
PRECONTENT 服务器响应内容之前向响应内容添加一些额外的内容。 try_files 匹配配置的多个url地址
mirrors 复制一个相同的子请求，例如生产流量复制
CONTENT 内容生成阶段，该阶段产生响应，并发送到客户端 concat 如果访问多个小文件，可在一次请求上返回多个小文件内容
random_index，index, auto_index 显示location下目录或目录下的index.html文件的配置
static 通过absolute_redirect等指令设置重定向的Location等
LOG 记录访问日志 log 配置日志格式，存储位置等

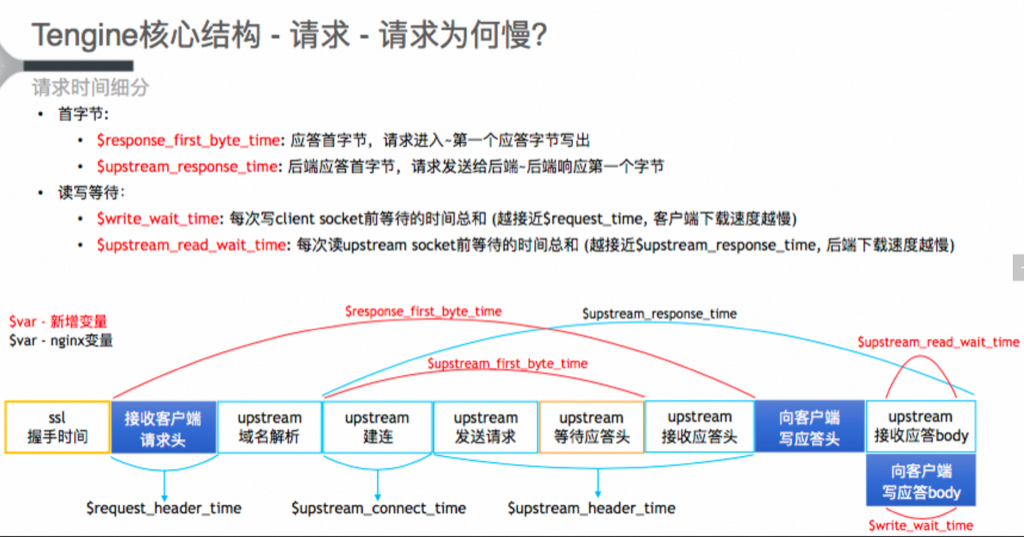

也可以通过源码ngx_module.c 中，查看到ngx_module_name，其中包含了在编译 Nginx 的时候的 with 指令所包含的所有模块，它们之间的顺序非常关键，在数组中顺序是相反的。

image-20231117103535342

总结

要考虑软中断、以及网卡软中断队列数量对性能的影响

sendfile不一定导致性能变好了

参考资料

完善的Nginx在AWS Graviton上的测试报告https://armkeil.blob.core.windows.net/developer/Files/pdf/white-paper/guidelines-for-deploying-nginx-plus-on-aws.pdf
