读懂TCP参数前得先搞清楚内核中出现的HZ、Tick、Jiffies三个值是什么意思

HZ

它可以理解为1s，所以120*HZ就是120秒，HZ/5就是200ms。

HZ表示CPU一秒种发出多少次时间中断–IRQ-0，Linux中通常用HZ来做时间片的计算（参考）。

这个值在内核编译的时候可设定100、250、300或1000，一般设置的是1000

1
2
3
#cat /boot/config-`uname -r` |grep 'CONFIG_HZ='
CONFIG_HZ=1000 //一般默认1000, Linux核心每隔固定周期会发出timer interrupt (IRQ 0)，HZ是用来定义
每一秒有几次timer interrupts。举例来说，HZ为1000，代表每秒有1000次timer interrupts

HZ的设定：
#make menuconfig
processor type and features—>Timer frequency (250 HZ)—>

HZ的不同值会影响timer （节拍）中断的频率

Tick

Tick是HZ的倒数，意即timer interrupt每发生一次中断的间隔时间。如HZ为250时，tick为4毫秒(millisecond)。

Jiffies

Jiffies为Linux核心变数(32位元变数，unsigned long)，它被用来记录系统自开机以来，已经过多少的tick。每发生一次timer interrupt，Jiffies变数会被加一。值得注意的是，Jiffies于系统开机时，并非初始化成零，而是被设为-300*HZ (arch/i386/kernel/time.c)，即代表系统于开机五分钟后，jiffies便会溢位。那溢出怎么办?事实上，Linux核心定义几个macro(timer_after、time_after_eq、time_before与time_before_eq)，即便是溢位，也能藉由这几个macro正确地取得jiffies的内容。

另外，80x86架构定义一个与jiffies相关的变数jiffies_64 ，此变数64位元，要等到此变数溢位可能要好几百万年。因此要等到溢位这刻发生应该很难吧。那如何经由jiffies_64取得jiffies呢?事实上，jiffies被对应至jiffies_64最低的32位元。因此，经由jiffies_64可以完全不理会溢位的问题便能取得jiffies。

数据取自于4.19内核代码中的 include/net/tcp.h

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
//rto的定义，不让修改，到每个ip的rt都不一样，必须通过rtt计算所得, HZ 一般是1000
#define TCP_RTO_MAX     ((unsigned)(120*HZ))
#define TCP_RTO_MIN     ((unsigned)(HZ/5)) //在rt很小的环境中计算下来RTO基本等于TCP_RTO_MIN
/* Maximal number of ACKs sent quickly to accelerate slow-start. */
#define TCP_MAX_QUICKACKS       16U //默认前16个ack必须quick ack来加速慢启动
//默认delay ack不能超过200ms
#define TCP_DELACK_MAX  ((unsigned)(HZ/5))  /* maximal time to delay before sending an ACK */
#if HZ >= 100
//默认 delay ack 40ms，不能修改和关闭
#define TCP_DELACK_MIN  ((unsigned)(HZ/25))     /* minimal time to delay before sending an ACK */
#define TCP_ATO_MIN     ((unsigned)(HZ/25))
#else
#define TCP_DELACK_MIN  4U
#define TCP_ATO_MIN     4U
#endif
#define TCP_SYNQ_INTERVAL       (HZ/5)  /* Period of SYNACK timer */
#define TCP_KEEPALIVE_TIME      (120*60*HZ)     /* two hours */
#define TCP_KEEPALIVE_PROBES    9               /* Max of 9 keepalive probes    */
#define TCP_KEEPALIVE_INTVL     (75*HZ)
/* cwnd init 默认大小是10个拥塞窗口，也可以通过sysctl_tcp_init_cwnd来设置，要求内核编译的时候支持*/
#if IS_ENABLED(CONFIG_TCP_INIT_CWND_PROC)
extern u32 sysctl_tcp_init_cwnd;
/* TCP_INIT_CWND is rvalue */
#define TCP_INIT_CWND           (sysctl_tcp_init_cwnd + 0)
#else
/* TCP initial congestion window as per rfc6928 */
#define TCP_INIT_CWND           10
#endif
/* Flags in tp->nonagle 默认nagle算法关闭的*/
#define TCP_NAGLE_OFF           1       /* Nagle's algo is disabled */
#define TCP_NAGLE_CORK          2       /* Socket is corked         */
#define TCP_NAGLE_PUSH          4       /* Cork is overridden for already queued data */
#define TCP_TIMEWAIT_LEN (60*HZ) /* how long to wait to destroy TIME-WAIT
                                  * state, about 60 seconds     */

#define TCP_SYN_RETRIES  6      /* This is how many retries are done
                                 * when active opening a connection.
                                 * RFC1122 says the minimum retry MUST
                                 * be at least 180secs.  Nevertheless
                                 * this value is corresponding to
                                 * 63secs of retransmission with the
                                 * current initial RTO.
                                 */
#define TCP_SYNACK_RETRIES 5    /* This is how may retries are done
                                 * when passive opening a connection.
                                 * This is corresponding to 31secs of
                                 * retransmission with the current
                                 * initial RTO.
                                 */

rto不能设置，而是根据到不同server的rtt计算得到，即使RTT很小（比如0.8ms），但是因为RTO有下限，最小必须是200ms，所以这是RTT再小也白搭；RTO最小值是内核编译是决定的，socket程序中无法修改，Linux TCP也没有任何参数可以改变这个值。

delay ack

正常情况下ack可以quick ack也可以delay ack，redhat在sysctl中可以设置这两个值

/proc/sys/net/ipv4/tcp_ato_min

默认都是推荐delay ack的，一定要修改成quick ack的话（3.10.0-327之后的内核版本）：

1
2
3
4
5
6
7
8
9
10
11
$sudo ip route show
default via 10.0.207.253 dev eth0 proto dhcp src 10.0.200.23 metric 1024
10.0.192.0/20 dev eth0 proto kernel scope link src 10.0.200.23
10.0.207.253 dev eth0 proto dhcp scope link src 10.0.200.23 metric 1024
$sudo ip route change default via 10.0.207.253  dev eth0 proto dhcp src 10.0.200.23 metric 1024 quickack 1
$sudo ip route show
default via 10.0.207.253 dev eth0 proto dhcp src 10.0.200.23 metric 1024 quickack 1
10.0.192.0/20 dev eth0 proto kernel scope link src 10.0.200.23
10.0.207.253 dev eth0 proto dhcp scope link src 10.0.200.23 metric 1024

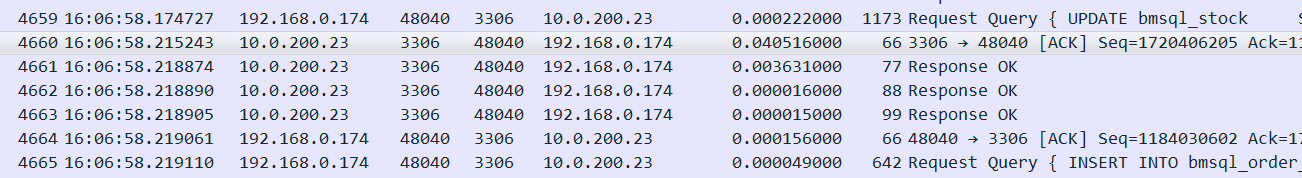

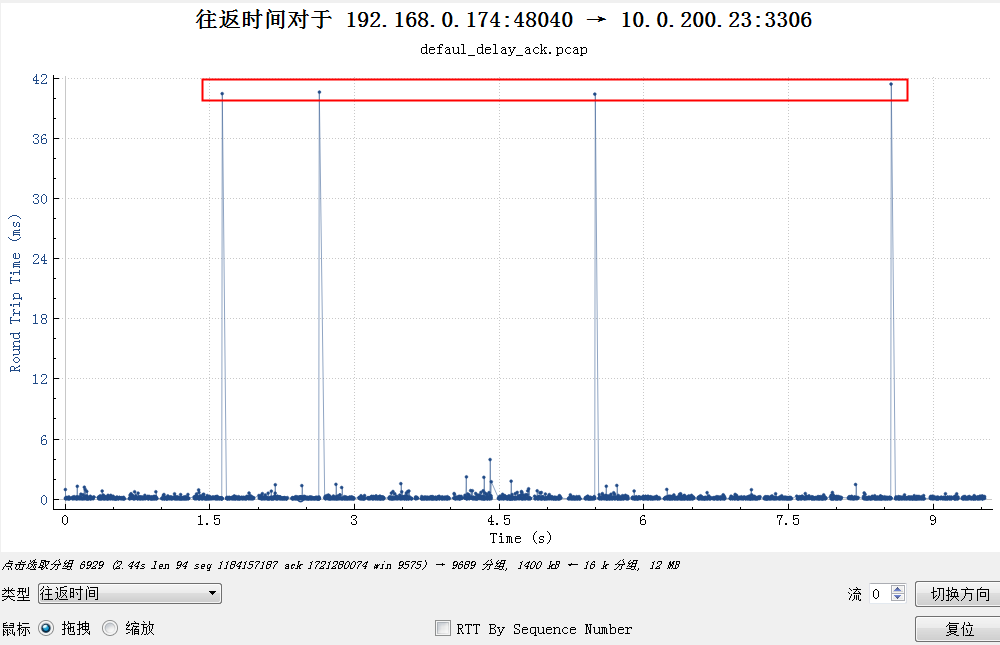

默认开启delay ack的抓包情况如下，可以清晰地看到有几个40ms的ack


第一个40ms 的ack对应的包， 3306收到 update请求后没有ack，而是等了40ms update也没结束，就ack了


同样的机器，执行quick ack后的抓包

sudo ip route change default via 10.0.207.253 dev eth0 proto dhcp src 10.0.200.23 metric 1024 quickack 1

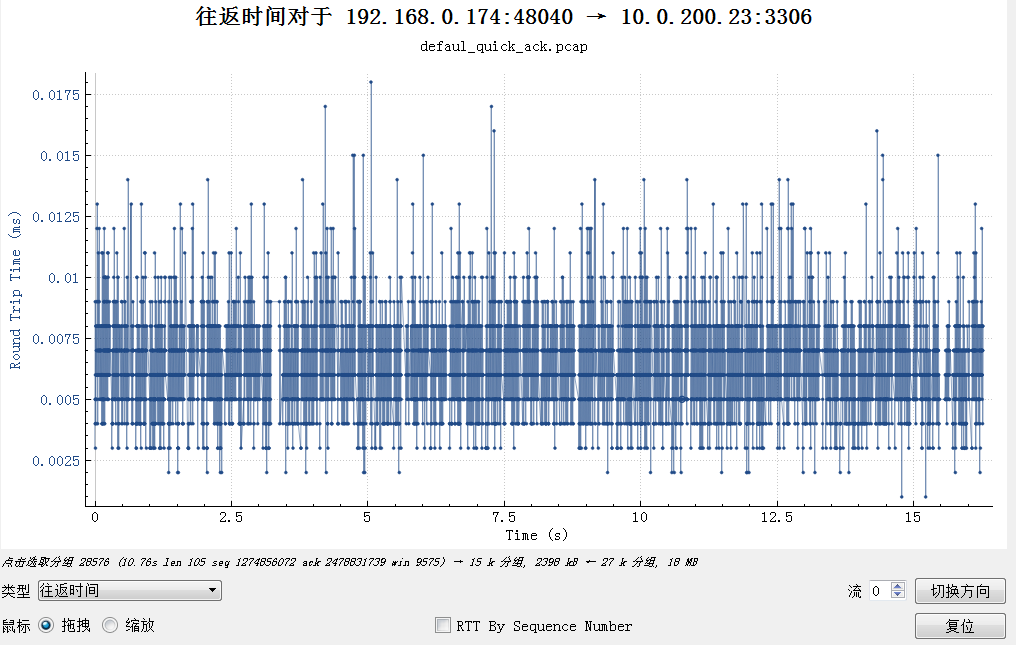

同样场景下，改成quick ack后基本所有的ack都在0.02ms内发出去了。

比较奇怪的是在delay ack情况下不是每个空ack都等了40ms，这么多包只看到4个delay了40ms，其它的基本都在1ms内就以空包就行ack了。

将 quick ack去掉后再次抓包仍然抓到了很多的40ms的ack。

Java中setNoDelay是指关掉nagle算法，但是delay ack还是存在的。

C代码中关闭的话：At the application level with the TCP_QUICKACK socket option. See man 7 tcp for further details. This option needs to be set with setsockopt() after each operation of TCP on a given socket

连接刚建立前16个包一定是quick ack的，目的是加快慢启动

一旦后面进入延迟ACK模式后，如果接收的还没有回复ACK确认的报文总大小超过88bytes的时候就会立即回复ACK报文。
